[城建综合] 杨泗港大桥(11-16更新首节钢桁梁成功安装)

  [复制链接]
发表于 2018-11-16 14:14:04 | 显示全部楼层
武汉建桥的技术杠杠滴
回复

使用道具 举报

发表于 2018-11-16 16:39:07 | 显示全部楼层
太好了,白沙洲土著盼着早日通车。
回复

使用道具 举报

发表于 2018-11-16 17:36:32 | 显示全部楼层
本帖最后由 whandd648 于 2018-11-16 17:39 编辑


           杨泗港长江大桥主跨首个千吨级钢梁架设成功

                              万里长江“第一吊”稳稳升上高空

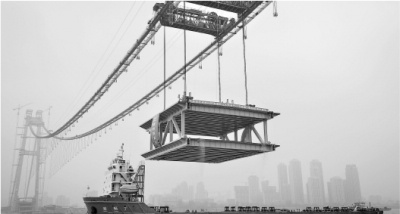

    杨泗港长江大桥主跨首个千吨级钢梁被吊起  长江日报记者任勇 摄

    长江日报讯(记者王谦 通讯员张静 刘佩娅)15日15时18分,随着两台缆载吊机将重达千吨的钢梁提升到距离江面60米的位置,由武汉城投集团建设、中铁大桥院设计、中铁大桥局施工的武汉杨泗港长江大桥主跨首个整节钢梁架设成功,这标志着世界最大跨度双层公路悬索桥建设取得突破性进展。

    钢梁从跨中向两侧架设

    首个钢梁重达1000吨

    中午12时,长江日报记者来到杨泗港长江大桥武昌岸,从岸边向江面望去,两条主缆在空中划出了优美的弧线,主缆正中间架设了两台蓝色吊机,正在起吊位于江心船舶上的大桥主跨首个钢桁梁。

    记者随后乘船驶向江中心,随着距离越来越接近,钢梁的结构越发清晰,一个庞然大物浮现在眼前,被两个吊机的四根钢缆缓缓提升。

    “此次吊装的钢梁节段长36米,宽 32.5米,高10米,重达1000吨,相当于约200头成年大象的重量。悬索桥千吨级钢梁的整体安装在国内尚属首次。”中铁大桥局杨泗港大桥项目部南岸经理国旗说。

    大桥主梁为全焊接钢桁梁结构,采用整体节段进行吊装,由跨中向两侧对称架设,最后在两侧合龙。钢梁均在工厂通过焊接拼装成一个整体节段,然后由船舶运输至施工现场,再使用缆载吊机进行提升安装。

    “为确保千吨级钢梁的顺利架设,我们研制了国内起重能力最大的LZD900型缆载吊机,每台缆载吊机起重能力达900吨,全桥钢梁采用4台吊机。”杨泗港大桥项目部一分部技术负责人梁显伟介绍,缆载吊机自重约300吨,需在240米的高空分三段拼装而成,吊机本身自重大,高空安装难度大、精度要求高,要达到毫米级对位。在钢梁的提升过程中,施工人员对钢梁的位移和提升拉力要不断监测,实时调整,以保证钢梁平稳安全地提升。

    钢梁拼接误差在2毫米内


                49个钢梁 ,元旦前安装完工


    杨泗港大桥项目部二分部总工程师申世靖介绍,钢梁安装过程中空中对接难度很大,对线型要求非常高。为保证钢梁之间的精确连接,每个节段钢梁之间的连接需采用4个连接件,全桥要采用192个连接件固定,精度要求极高,安装过程中误差需控制在2毫米以内。

    “预计今年元旦前49个钢梁节段全部安装完毕。大桥还进行了独特的景观设计,整体采用‘金秋黄’的颜色,将成为武汉市的城市新名片。” 梁显伟告诉长江日报记者,大桥建成时恰逢秋季,武汉作为“桥梁博物馆”,大桥建设硕果累累,用金秋黄也寓意丰收。

    武汉杨泗港长江大桥是长江上首座双层公路大桥,也是武汉市第10座长江大桥,西接汉阳国博立交,东连武昌八坦立交,连接汉阳与武昌。大桥主跨1700米,一步跨越长江,上层为城市快速路,双向6车道,设计行车时速80公里;下层为城市主干道,双向6车道,设计行车时速60公里,两侧设非机动车道及人行观光道。
回复

使用道具 举报

发表于 2018-11-16 17:40:12 | 显示全部楼层
金色的颜色已经出来了,给力啊
回复

使用道具 举报

发表于 2018-11-16 17:47:02 | 显示全部楼层
为什么从中间开始吊起呢?我以为是从两边吊起然后再合龙。
回复

使用道具 举报

发表于 2018-11-16 18:19:58 | 显示全部楼层
梦回大武汉 发表于 2018-11-16 18:06
这桥要是和二桥调换个位置就好了;

以后此处 ----白沙洲,还有 高铁桥 悬索跨江

                            徐东 得待下一纪了 !
回复

使用道具 举报

发表于 2018-11-16 18:53:38 | 显示全部楼层
版主大人,把此贴置顶吧!
回复

使用道具 举报

发表于 2018-11-16 18:53:49 | 显示全部楼层
49个钢梁 ,元旦前安装完工。离元旦还有一个半月,45天,也就是说不到一天就能架上一个钢梁。
回复

使用道具 举报

发表于 2018-11-17 00:27:54 | 显示全部楼层
zhouyong907 发表于 2018-11-16 09:40
估计半年就能全部吊装完毕了~~明年10月通车 指日可待

总共40多节钢梁,一天吊一节40多天,两天吊一节也就三个月
回复

使用道具 举报

发表于 2018-11-17 08:40:12 | 显示全部楼层
金秋黄颜色非常漂亮
回复

使用道具 举报

发表于 2018-11-17 11:25:30 | 显示全部楼层
发来贺电  祝贺四新居民先解放
回复

使用道具 举报

发表于 2018-11-17 13:15:21 | 显示全部楼层
南湖水怪 发表于 2018-11-16 17:47
为什么从中间开始吊起呢?我以为是从两边吊起然后再合龙。

想象一下物理里面的力学,最简单的感官,两个高点间一条悬揽,从中间最低点挂起,向两边同时延伸最稳定。

如果从两边开始挂起,你自己扯根线感受一下受力就知道了。
回复

使用道具 举报

发表于 2018-11-17 13:38:23 | 显示全部楼层
zhouyong907 发表于 2018-11-16 13:54
元旦前就能????不会吧还有这么多呢........

一共49段,平均一天一段。。。
回复

使用道具 举报

发表于 2018-11-17 13:50:24 | 显示全部楼层
mengqiD 发表于 2018-11-17 13:15
想象一下物理里面的力学,最简单的感官,两个高点间一条悬揽,从中间最低点挂起,向两边同时延伸最稳定。 ...

看来是我搞错了,斜拉桥才是那样。
回复

使用道具 举报

发表于 2018-11-17 15:05:10 | 显示全部楼层
这个必须得顶,向桥梁建设者致敬!
